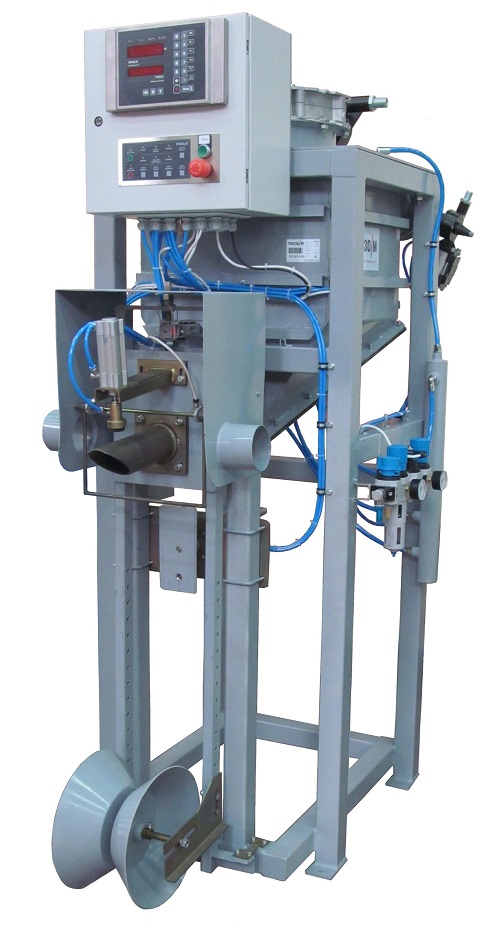

Продукция » Дозаторы. Дозирующие системы » Дозатор для фасовки цемента
Технические характеристики:
1. Наибольший предел дозирования порции (НПД), кг..............................................................50
2. Наименьший предел дозирования порции (НмПД), кг ............................................................1
3. Дискретность отсчета, кг ........................................................................................................0,05
4. Класс точности по ГОСТ10223....................................................................................................1
5. Размер сложенного мешка (типовой цементный) высота/ширина/клапан, см............60/45/12
6. Производительность до, мешков/мин..........................................................................................5
7. Зажим мешка ........................................................................................................ автоматический
8. Сброс заполненного мешка...................................................................................автоматический
9. Условия эксплуатации:
- температура окружающего воздуха, °C......................................................................от + 1 до +40
- температура окружающего воздуха при использовании осушенного
сжатого воздуха, °C .............................................................................................от минус 20 до +40
- относительная влажность воздуха при 25±2°C, % до ................................................................80
10. Электрическое питание пульта управления от сети переменного тока:
- напряжение, В .....................................................................................................................220±10%
- частота, Гц .......................................................................................................................от 49 до 51
- потребляемая мощность, не более, Вт .......................................................................................100
11. Время прогрева до рабочего состояния, не более, мин ..........................................................10
12. Параметры сети пневматического питания:
- давление на входе блока подготовки воздуха, МПа............................................................0,6÷0,8
- расход воздуха, м3/мин, не более ................................................................................................2,0
- класс качества воздуха по ГОСТ 17433-80 ...................................................................................9
13. Степень защиты оболочки пульта управления от воздействий
окружающей среды по ГОСТ 14254 (529-89)............................................................................IP 65
14. Исполнение по защищенности от воздействия внешних
окружающей среды по ГОСТ 14254 (529-89)............................................................обыкновенное
15. Полный средний срок службы дозатора, не менее, лет ............................................................8
ВНИМАНИЕ: Подача цемента в дозатор должна производиться с избыточным
давлением не более чем 0,3 МПа.
Гарантийные обязательства .............................................................................................12 месяцев
Дозаторы типа «ДЕЛЬТА» внесены в Государственный Реестр средств измерений РФ
под №20791-12.
Описание работы
Алгоритм работы дозатора основан на циклическом дозировании разовых отвесов в мешок,
который надевается на патрубок подачи продукта и фиксируется пневматическим мешкозажимом.
Патрубок закреплен на тензодатчике. Нагнетание цемента производится аэрационным способом. Режим
дозирования включается автоматически после зажатия мешка мешкозажимом и срабатывания датчика
наличия мешка.
Каждый цикл работы дозатора включает в себя следующие фазы:
Оператор надевает мешок на патрубок мешкоприёмника, при этом мешок перемещает флажок
датчика запуска цикла фасовки.
По срабатыванию датчика запуска цикла фасовки происходит срабатывание мешкозажима.
По срабатыванию мешкозажима происходит обнуление веса тары (мешка) и включается режим
«ДОЗИРОВАНИЕ». Заслонка подачи продукта открывается и происходит заполнение мешка
продуктом. По окончании дозирования заслонка подачи закрывается.
После окончания дозирования происходит фиксация веса продукта в мешке, занесение результатов
в память вторичного весового преобразователя–контроллера, мешкозажим разжимается и готовый
мешок автоматически сбрасывается с патрубка мешкоприемника.
После сброса мешка на транспортер, цикл повторяется.
В процессе работы на индикаторе весового преобразователя выводится текущая масса продукта в
мешке, а в памяти вторичного весового преобразователя фиксируется суммарный вес отдозированного
продукта и общее количество расфасованных мешков.
