Весы автомобильные серии 8200 "Оптимум"

Низкомостовые модели автомобильных весов м8200а для статического взвешивания

Описание автомобильных весов М8200А:

Автомобильные весы М8200А состоят из двух основных узлов: грузоприемного устройства (ГПУ) и весового индикатора, связанных через кабельные соединения.

Грузоприемное устройство автомобильных весов М8200А низкомостового типа состоит из одной или нескольких пар опорных балок, между которыми монтируются стяжки и устанавливаются плиты настила. Тензодатчики встраиваются под концы опорных балок. Кабели от датчиков поступают в суммирующую коробку, из которой выходит 6-проводный кабель для подключения к весовому индикатору.



Характеристики автомобильных весов М8200А:

Модификации весов	НПВ, т	Дискретность отсчета, кг	Габариты ГПУ, мм	Длина одного пандуса, м	Установка с пандусами, Объем земляных работ, м3	Установка с пандусами, Объем бетонных работ, м3
весы М8200А-60ВК3Н-2-С	60	20	13800х3500	6,1	22	38,8
весы М8200А-60ВК4Н-2-С	60	20	16800х3500	6,1	24	38,8
весы М8200А-60ВК5Н-2-С	60	20	18200х3500	6,1	26	38,8
весы М8200А-80ВК4Н-2-С	80	20	16800х3500	6,1	24	38,8
весы М8200А-80ВК5Н-2-С	80	20	18200х3500	6,1	26	38,8

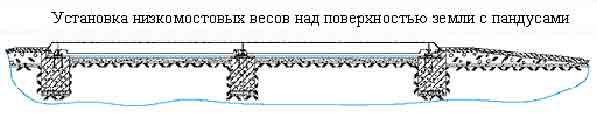

Установка автомобильных весов М8200А:

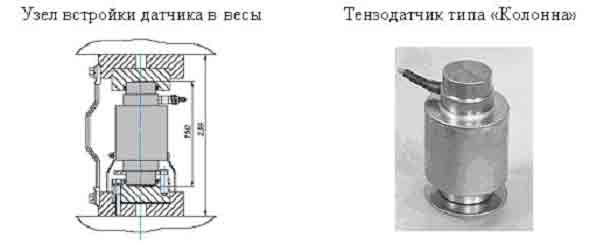

Низкомостовые автомобильные весы М8200А могут располагаться только над поверхностью земли. В них используются тензодатчики фирмы HBM (Германия) типа "колонна" (Сертификат № 15590 RU.C.28.010.A Гос. Реестр №20784-03 от 05.08.03), изготовленные из нержавеющей стали и имеющие более высокую степень защиты - IP68.

Низкопрофильныеавтомобильные весы М8200А могут поставляться во взрывобезопасном исполнении. Датчики и винты упоров в этой конструкции весов расположены в легко доступных местах и закрыты съёмными кожухами, что обеспечивает простоту регулировки и обслуживания.

Документация	Автомобильные весы М8200А
Конструкторская документация на фундамент: сборочный чертёж, строительное задание. Типовая исполнительная схема фундамента. Сборочный чертёж Весов автомобильных Инструкция по монтажу. Типовой план проведения шефмонтажа. Копия сертификата об утверждении типа М8200А. Эксплуатационная документация и паспорт на весы включающая методику поверки	Грузоприёмные платформы Тензодатчики. Узлы встройки Весоизмерительный прибор Кабель от грузоприёмного устройства до помещения весовой 30м Интерфейсный коннектор Программное обеспечение ASNet

Низкопрофильные модели автомобильных весов М8200 для статического взвешивания

Описание автомобильных весов М8200А:

Автомобильные весы М8200А состоят из двух основных узлов: грузоприемного устройства (ГПУ) и весоизмерительного прибора, связанных через кабельные соединения.
Грузоприемное устройство автомобильных весов низкопрофильного типа имеет одну или несколько платформ, состоящих из двух направляющих секций, соединяемых при монтаже стяжками. Тензодатчики встраиваются по концам направляющих секций. Кабели от датчиков поступают в суммирующую коробку, из которой выходит 6-проводный кабель для подключения к весовому индикатору.

Характеристики автомобильных весов М8200А:

Модификации весов	НПВ (т)	Дискретность отсчета, кг	Габариты ГПУ (мм)	Длина одного пандуса, м	Установка в приямок		Установка с пандусами
					Объем земляных работ, м3	Объем бетонных работ, м3	Объем земляных работ, м3	Объем бетонных работ, м3
весы М8200А -3008	30	10	8000х3000	5,7	48	16,1	16,2	15,6
весы М8200А -4012	40	10	12500х3000	6	67	27	15	24,7
весы М8200А -4017	40	10	17000х3000	5	91,8	27	18	24,5
весы М8200А -6017	60	20	17000х3000	5	94	27	18	24,5
весы М8200А -6022	60	20	22000х3000	6	123	38,1	20	32,3

Установка автомобильных весов М8200А:

Низкопрофильные автомобильные весы могут располагаться как в приямок, так и над поверхностью земли.

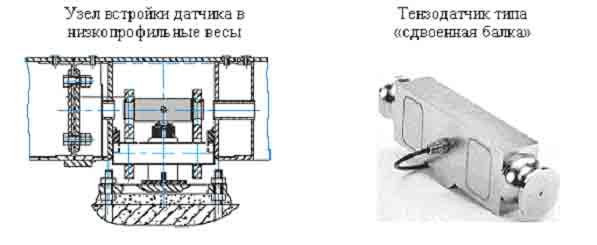

В этих автомобильных весах используются тензодатчики фирм Sensortronics (США) (Сертификат №15371 RU.C.28.010.A Гос. Реестр №16976-03 от 18.07.03) и Celtron (Тайвань) типа "сдвоенная балка" (Сертификат №14241 RU.C.28.010.A Гос. Реестр №24348-03 от 03.03.03), изготовленные из углеродистой стали и имеющие степень защиты от внешних воздействий IP67. Конструкция ГПУ на датчиках этого типа имеет малую высоту и позволяет установить весы в приямок, при этом обеспечить удобный доступ к узлам встройки через люки в платформе.

Отличительные особенности в расположении автомобильных весов

Автомобильные весы, расположенные над поверхностью, имеют следующие преимущества по сравнению с расположенными в приямке:

меньший объём земляных и бетонных работ.

отсутствие необходимости обеспечивать отвод воды (дренажа) из-под платформы весов.

Относительными недостатками автомобильных весов этого типа являются:

необходимость дополнительных площадок для пандусов.

более высокое расположение автомобиля - на 40-60 см. выше уровня земли (существенно, если имеется ограничение по высоте, например, есть нависающие над весами конструкции).

Автомобильные весы, расположенные в приямке, имеют следующие преимущества по сравнению с располагаемыми над поверхностью:

занимают меньшую площадь (важно в условиях ограниченности территории на эксплуатирующем предприятии).

автомобиль располагается на уровне земли.

Однако при установке автомобильных весов в приямок требуется:

больший объём земляных и бетонных работ.

обеспечение отвода воды из приямка.

Документация	Автомобильные весы М8200А
Конструкторская документация на фундамент: сборочный чертёж, строительное задание. Типовая исполнительная схема фундамента. Сборочный чертёж Весов автомобильных Инструкция по монтажу. Типовой план проведения шефмонтажа. Копия сертификата об утверждении типа М8200А. Эксплуатационная документация и паспорт на весы включающая методику поверки	Грузоприёмные платформы Тензодатчики. Узлы встройки Весоизмерительный прибор Кабель от грузоприёмного устройства до помещения весовой 30м Интерфейсный коннектор Соединительная коробка для подключения тензо-датчиков (с элементами грозозащиты). Программное обеспечение ASNet
